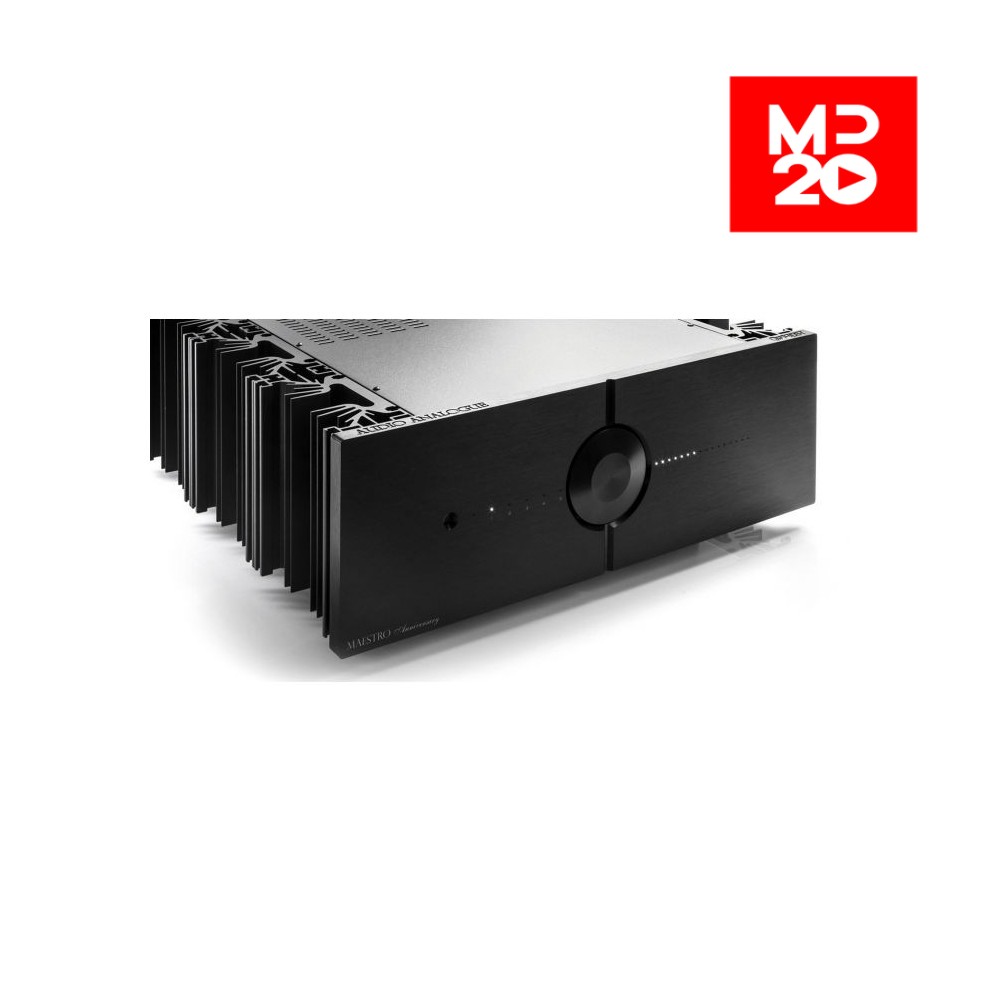

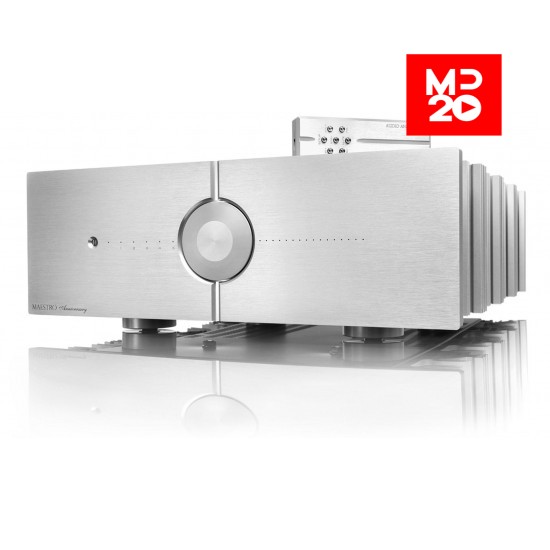

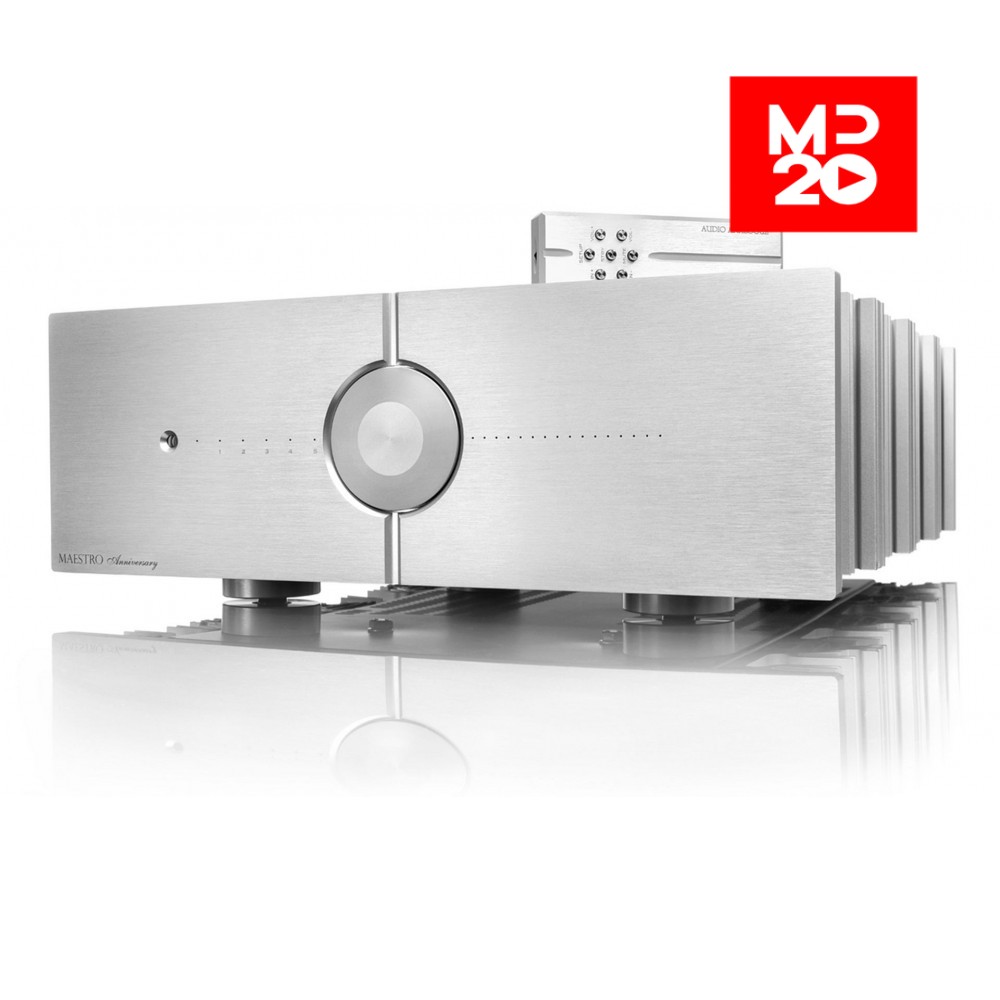

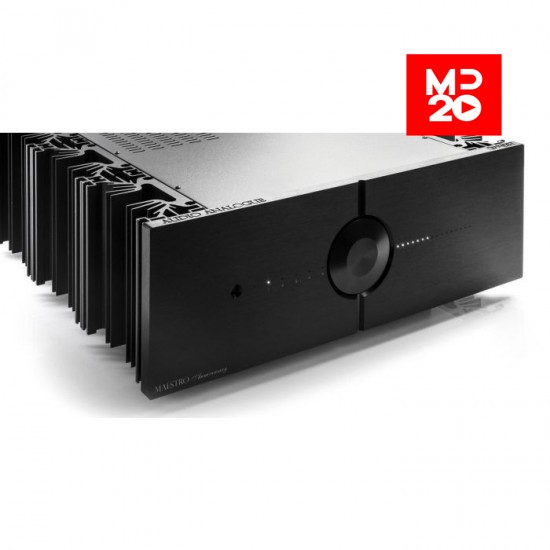

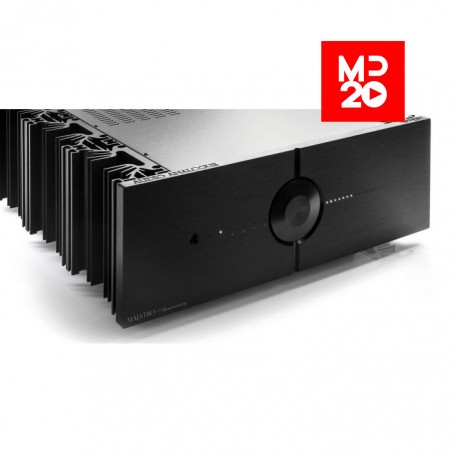

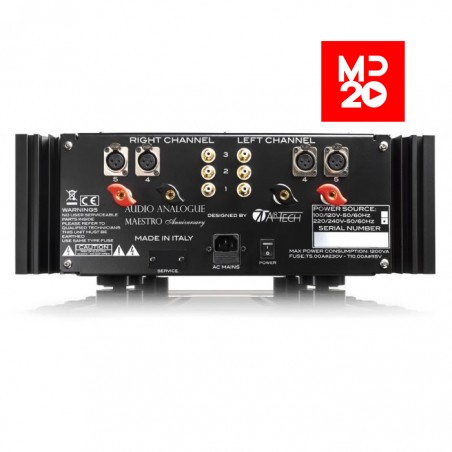

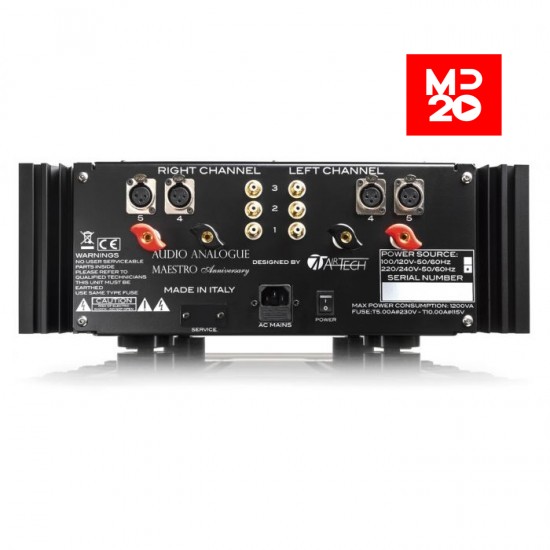

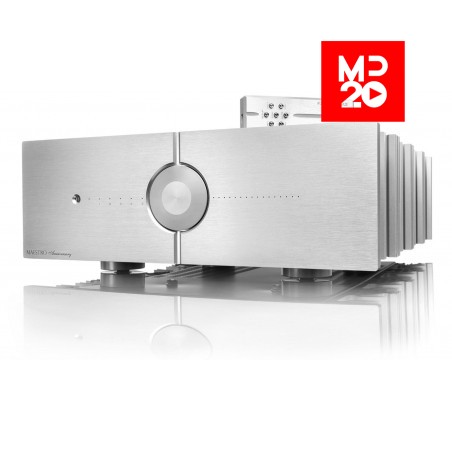

Audio Analogue Maestro Anniversary

Maestro Anniversary nació en los laboratorios de AIRTECH siguiendo la experiencia adquirida con el desarrollo de Puccini Anniversary. El esquema básico es muy similar, pero con una diferencia importante: la cadena de amplificación está completamente balanceada desde la entrada hasta la etapa de potencia que se desbalancea para conectarse a los altavoces. Esto llevó a una duplicación de las etapas de amplificación y atenuación.

También en el Maestro Anniversary todas las etapas están diseñadas sin retroalimentación global. La retroalimentación ni siquiera se usa en la etapa de preamplificación (como en Puccini). La potencia de salida se ha incrementado hasta 150W en 8Ω con el consiguiente ajuste de todas las etapas de excitación y potencia que ahora utilizan cuatro pares de transistores por canal. La configuración básica sigue siendo un cascodo invertido que es comparable a una sola etapa de ganancia seguida por el búfer de salida. La estabilidad del punto de trabajo se mantiene a través de un Servo DC que comienza a trabajar solo en frecuencias por debajo de algunas décimas de Hercios (entonces totalmente fuera de la banda de audio). Gracias a una circuitería tan refinada, junto con la selección de componentes del más alto nivel (resistencias que cumplen estándar militares, condensadores de polipropileno de grado audiofilo hechos a medida para AIRTECH, cableado interno con conectores de salida de cobre 7N OCC y cobre puro) ha ayudado a crear un amplificador que tiene la honor de ser el heredero del glorioso Maestro Integrated y, por lo tanto, se une por completo a la línea Anniversary que celebra al mismo tiempo los primeros 20 años de Audio Analogue, pero también celebra 15 años desde la presentación del primer producto de AUDIO ANALOGUE que lleva el nombre de Maestro.

El nuevo Maestro Anniversary es un amplificador integrado único, su notable potencia que siempre se duplica con impedancia decreciente y sus extraordinarias habilidades de manejo de altavoces, van acompañadas de una musicalidad y un refinamiento únicos que no son comunes en amplificadores tan “musculosos”. Lamentablemente no es fácil expresar con palabras todas sus peculiaridades y por ello te invitamos a escucharlo lo antes posible y solo podemos confirmar que ahora más que nunca ¡¡¡MUSICA MAESTRO!!!

Características:

El amplificador integrado está completamente pensado y compuesto por tres partes bien diferenciadas entre ellas y formadas por elementos separados:

1. Fuente de alimentación: Cuenta con un transformador de 600VA para cada canal. El puente rectificador está realizado con diodos discretos ultrarrápidos de 50A cada uno. La capacidad de filtrado es de 16.800 μF por ramal por lo que el amplificador tiene un filtro total de 67.200 μF. En el momento del encendido, la corriente de carga de los condensadores está limitada por resistencias variables a las temperaturas que, después de la alimentación, quedan excluidas del camino de la señal.

2. Amplificación: Hay dos amplificadores (canal derecho y canal izquierdo) totalmente separados entre sí tanto en las conexiones a tierra, como en las etapas de alimentación. No tienen un nexo común. Incluso los comandos digitales para el control del volumen del chip están ópticamente aislados. Es una configuración dual-mono real. Las huellas de los circuitos de cobre de la placa PCB tienen el doble de espesor respecto al estándar para asegurar el paso de las grandes corrientes involucradas. El enrutamiento de la placa PCB se ha estudiado durante mucho tiempo para optimizar las rutas de la señal y mantener la simetría de las etapas.

3. Preamplificación: Al igual que los circuitos del amplificador de potencia, los preamplificadores también tienen una configuración dual-mono. Inmediatamente detrás de los conectores de entrada se encuentran relés para la conmutación de canales seguidos de un búfer formado por componentes discretos, para aislar el amplificador de la fuente. El voltaje de entrada máximo aceptable es de aproximadamente 6V RMS. Los buffers, tanto balanceados tanto para las entradas como para las salidas, oscilan para manejar en clase A los cuatro chips de volumen (para cada canal). Estos últimos, como en el caso de los Puccini, son simplemente cadenas de resistencias sin ninguna operativa en su interior.

Esta elección se hizo para no tener ningún tipo de retroalimentación global dentro del amplificador integrado Maestro. Después de la etapa de control de volumen tenemos el preamplificador real que amplifica hasta unos 12 dB. Los tres elementos descritos anteriormente están alojados físicamente en tres placas separadas, por lo que es como tener una fuente de alimentación, un preamplificador y una etapa de potencia por separado.

Características:

• Amplificador integrado estéreo con configuración dual-mono
• Impedancia de entrada 47 kohmios
• Señal de entrada máxima 6 Vrms
• Potencia de salida 2 x 150W a 8Ω con THD+N =1%
• Potencia de salida 2 x 300W a 4Ω con THD+N =1%
• Potencia de salida 2 x 500W a 2Ω con THD+N =1%
• Sensibilidad (potencia nominal de salida de 8Ω) 720 Rrms
• Respuesta de frecuencia 10 Hz - 90 KHz (Att. 0 dB, banda -3 dB)
• Resistencia de salida: 0.2 ohmios (2Ω de potencia nominal y 1kHz)
• Ruido de entrada: =20µV / =10µV (límites de banda 0Hz-80kHz/ponderado A)
• Relación Señal/Ruido = 100 dB
• Consumo de energía en espera: 0,7 W
• Dimensiones: 168 mm (Alto) x 450 mm (Ancho) x 550 mm (Fondo)
• Peso: 31 kg
